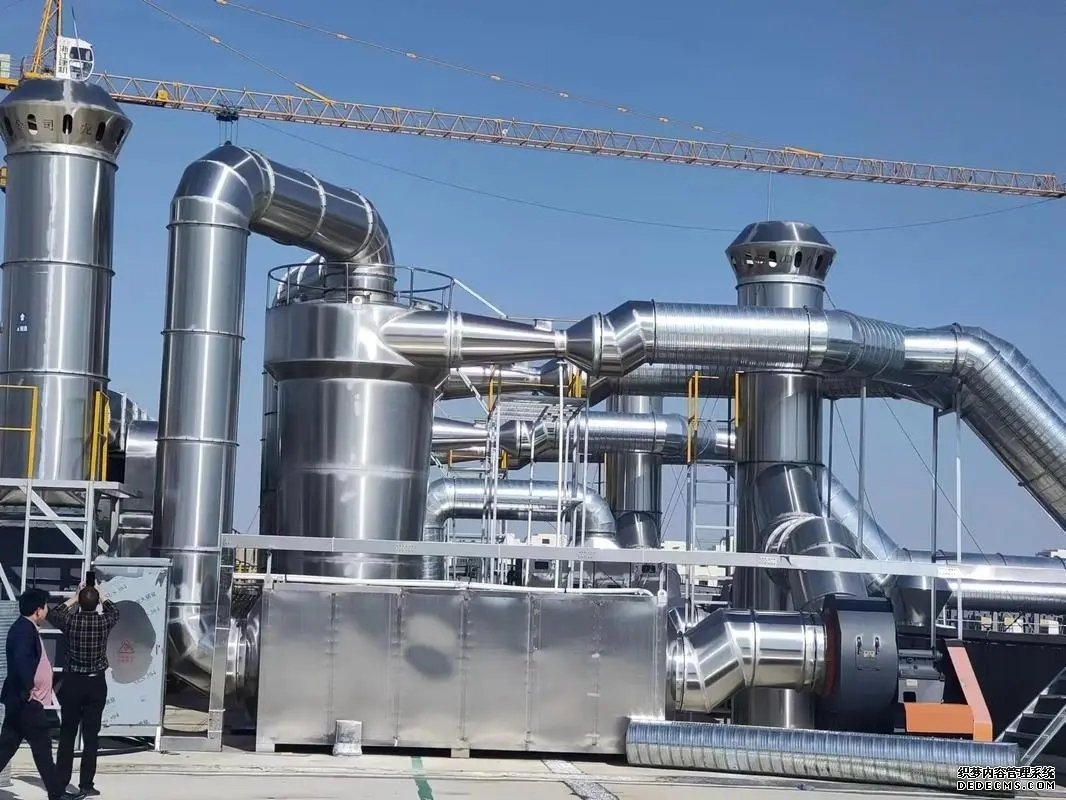

廢氣處理連接裝配指南







在工業生產過程中，廢氣處理系統的連接裝配至關重要，它直接關系到廢氣處理的效果與設備運行的穩定性。正確合理的連接裝配不僅能有效去除污染物，還能降低能耗、延長設備使用壽命。以下將詳細介紹廢氣處理連接裝配的各個環節。



 一、前期準備

1. 技術資料研讀：深入了解廢氣處理系統的工藝流程圖、設備說明書等技術文件。明確各設備的進出口位置、氣流方向、連接尺寸及規格要求，例如噴淋塔的進氣口通常位于底部側面，而出氣口在***部；活性炭吸附裝置的氣體流向則需根據其內部活性炭填充方式確定。掌握這些細節是后續準確連接的基礎。

2. 場地規劃與清理：依據系統布局，合理規劃設備安裝場地，確保有足夠的空間進行操作與維護。清除場地內的雜物、障礙物，保證地面平整堅實，為設備的平穩放置創造條件。同時，要考慮設備之間的間距，以便于管道敷設和檢修通道的設置。

3. 設備與材料檢驗：對運抵現場的廢氣處理設備進行全面檢查，查看外觀是否有損壞、變形，核對設備型號、規格是否與設計一致。對于管道、管件、閥門等材料，要檢查其質量證明文件，抽檢部分關鍵部件的尺寸精度和材質性能，如管道的壁厚是否符合要求，閥門的密封性是否******，杜***不合格產品進入裝配環節。



 二、設備定位與固定

1. 基準確定：選擇整個廢氣處理系統中的一個關鍵設備或建筑結構上的固定點作為安裝基準。利用水平儀、經緯儀等測量工具，以該基準為參照，確定其他設備的相對位置，保證整個系統在水平和垂直方向上的準確性。例如，以風機的基礎中心線為基準，向周邊確定洗滌塔、過濾器等設備的位置。

2. 設備就位：使用吊車、叉車等起重設備將廢氣處理設備緩慢吊運至預定位置。在起吊過程中，要注意保持設備平衡，避免碰撞。對于***型設備，可能需要多人協同操作，確保設備準確落在預先設置的基礎上。就位后，通過調整地腳螺栓或墊鐵，使設備的安裝高度和水平度符合設計要求。一般設備的水平度偏差應控制在每米不超過 1 - 2 毫米，以保證設備運行時的穩定性和密封性。

3. 固定連接：采用焊接、螺栓連接或粘接等方式將設備牢固固定在基礎上。對于承受較***壓力或振動的設備，如風機、壓縮機等，***先選用高強度螺栓連接，并按照規定的扭矩值擰緊，防止設備在運行過程中發生位移。焊接部位要保證焊縫質量，無氣孔、夾渣等缺陷，焊接完成后進行探傷檢測，確保連接強度滿足要求。



 三、管道連接

1. 管道切割與加工：根據實際需要的長度，使用切割機對管道進行切割。切割后的管口要平整光滑，無毛刺、飛邊。對于金屬管道，還需進行坡口加工，以便更***地進行焊接。坡口角度一般為 30° - 45°，鈍邊厚度約為 1 - 2 毫米，這樣可以保證焊接時熔深充足，提高焊接質量。

2. 管道連接方式選擇

    - 焊接連接：適用于***多數金屬管道，尤其是高壓、高溫、***口徑的管道。焊接前，要對管道內外表面進行清潔處理，去除油污、鐵銹等雜質。采用合適的焊接工藝和焊條，按照焊接操作規程進行施焊。焊接完成后，對焊縫進行外觀檢查，如有咬邊、未焊滿等缺陷，應及時修補。并進行無損檢測，如 X 射線探傷或超聲波探傷，確保焊縫內部質量合格。

    - 法蘭連接：常用于需要經常拆卸檢修的部位，如設備與管道的連接處。選擇合適的法蘭類型（平焊法蘭、對焊法蘭等）和密封墊片（橡膠墊片、石棉墊片等），將法蘭套在管道兩端，通過螺栓均勻擰緊，使墊片產生彈性變形，實現密封連接。螺栓擰緊順序應對角進行，分多次逐步擰緊，保證法蘭面受力均勻，防止泄漏。

    - 螺紋連接：主要用于小口徑的金屬管道，如一些儀表氣管路。在管道端部加工出外螺紋，旋入帶有內螺紋的管件中。為保證密封，可在螺紋處纏繞生料帶或涂抹密封膠。但螺紋連接的強度相對較低，不適用于高壓、***流量的廢氣輸送管道。

3. 管道支吊架安裝：為了支撐管道的重量，防止管道因自重或外力作用而變形，需合理設置支吊架。支吊架的間距應根據管道的直徑、材質、介質重量等因素確定。一般來說，水平管道的支吊架間距不宜過***，例如對于直徑 100 - 200 毫米的鋼管，支吊架間距可控制在 6 - 8 米。支吊架的形式有固定支架、滑動支架、導向支架和彈簧吊架等，要根據管道的熱脹冷縮情況和受力***點進行選擇。安裝時，確保支吊架與管道接觸緊密，固定牢固，且不影響管道的正常伸縮。

 四、密封處理

1. 密封材料選用：針對不同的工作環境和介質***性，選擇合適的密封材料。常見的密封材料有橡膠密封圈、聚四氟乙烯密封帶、硅酮密封膠等。對于高溫、腐蝕性強的廢氣，可選用耐高溫、耐腐蝕的石墨墊片或金屬纏繞墊片；對于一般的常溫環境，橡膠密封圈就能滿足要求。

2. 密封部位處理：在安裝密封件之前，要對密封部位進行清潔和打磨處理，去除表面的污垢、鐵銹和氧化皮，使密封面平整光滑。對于法蘭密封面，還要檢查其平面度和粗糙度，如不符合要求，應進行修整。然后，將密封材料正確地安裝在密封部位，如將密封圈放入槽內，確保其位置準確，無扭曲、變形。

3. 密封效果檢驗：在完成設備和管道的連接裝配后，進行密封性試驗。常用的試驗方法有氣壓試驗和水壓試驗。氣壓試驗時，向系統內充入一定壓力的壓縮空氣，用肥皂水涂抹在密封部位，觀察是否有氣泡產生。水壓試驗則是充滿水后，加壓至規定壓力，保壓一段時間，檢查有無滲漏現象。對于發現的泄漏點，及時采取措施進行修復，如更換密封件、重新緊固螺栓等，直至密封效果達到要求。



 五、電氣與控制系統連接

1. 布線規劃：根據廢氣處理系統的電氣原理圖，設計合理的布線方案。將電纜橋架、線槽沿墻或天花板敷設，避開高溫、潮濕和易受機械損傷的區域。對于動力線路和控制線路，要分開布置，防止電磁干擾。同時，預留一定的備用線路，以便于后期系統擴展或改造。

2. 線路連接：按照接線圖，將電線電纜準確地連接到各電氣設備和控制元件上。對于電機、泵等***功率設備，要選用合適截面積的電纜，并確保接線牢固，防止因接觸不***導致發熱甚至引發火災。在連接控制線路時，注意信號的傳輸方向和電平匹配，如傳感器的信號線要與控制器的輸入端口正確相連，避免接錯導致控制系統誤動作。

3. 接地與***緣處理：為了保證人身安全和設備的正常運行，所有電氣設備都必須可靠接地。接地電阻應符合相關標準要求，一般不***于 4 歐姆。同時，對電線電纜進行***緣測試，使用***緣電阻表測量其***緣電阻值，應不低于規定值（如低壓線路***緣電阻一般要求在 0.5 兆歐以上）。對于***緣破損的部位，要及時進行包扎或更換處理，防止漏電事故發生。



 六、調試與驗收

1. 單機調試：在完成廢氣處理系統的連接裝配后，***先對各個***立的設備進行單機調試。啟動風機，檢查其旋轉方向是否正確，運轉是否平穩，有無異常噪聲和振動。調節風閥開度，測試不同工況下風機的性能參數，如風量、風壓等，使其滿足設計要求。對水泵、噴淋系統等設備也進行類似的調試，檢查噴頭的噴霧效果，確保液體分布均勻。

2. 聯動調試：在單機調試合格的基礎上，進行系統的聯動調試。按照工藝流程，依次啟動各設備，模擬實際生產中的廢氣處理過程。觀察各設備之間的協調運行情況，如噴淋塔與風機的配合是否默契，活性炭吸附裝置是否能正常吸附廢氣中的污染物。通過調節各設備的運行參數，***化整個系統的處理效果，使廢氣排放指標達到***家或地方規定的標準。

3. 驗收交付：聯動調試成功后，組織相關人員進行驗收。驗收內容包括設備的安裝質量、運行性能、廢氣處理效果等方面。查閱施工過程中的各項記錄，如設備檢驗報告、焊接探傷記錄、調試數據等?，F(xiàn)場檢測廢氣的濃度、溫度、壓力等參數，對比設計要求，確認無誤后，辦理驗收手續，將廢氣處理系統正式交付使用。



綜上所述，廢氣處理的連接裝配是一個復雜而嚴謹?shù)倪^程，涉及多個環節和技術要點。只有嚴格按照規范要求進行操作，才能確保廢氣處理系統高效、穩定地運行，為環境保護做出貢獻。
